HOGA
パワーコントローラ
HAS-PC-1

価格：お問い合わせ

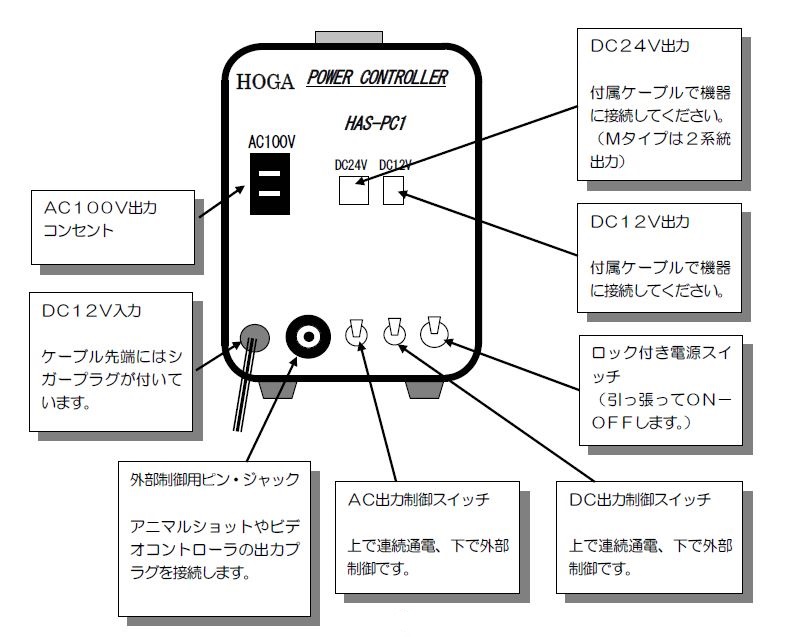

「HOGAパワーコントローラ　HASPC1」は、DC12Vバッテリーから、AC100V、DC12V、DC24Vを出力可能なDC-DC機器です。スイッチの切り替えにより、連続通電または外部制御信号により電源を供給する装置です。

外形寸法	W120×H160×D220
定格入力電圧	DC12V（シガーソケット・バッテリーに接続）
最大出力定格	AC100V　1.0A （バッテリー電圧が10.5V以下では電源出力されません。）　　　DC12V　 0.5A （DC9V以下では電源出力されません。）　DC24V　 1.1A
ヒューズの定格	10A

【注意事項】

（１）バッテリー電圧
パワーコントローラの電源には、通常ＤＣ１２Ｖバッテリーを使用します。ＤＣ１２Ｖバッテリーは満充電で約１３．５Ｖを出力します。ＤＣ１２Ｖバッテリーの出力電圧は放電とともに徐々に低下してきます。バッテリー電圧が１０．５Ｖ以下に下がると、パワーコントローラからのＡＣ出力が出力されなくなります。さらに９Ｖまで下がると、パワーコントローラからのＤＣ出力も出力されなくなります。
バッテリー電圧が１１Ｖ未満になったならば、早めのバッテリー交換を行ってください。

ＡＣ出力はバッテリー電圧が１０．５Ｖ以下では出力されません。
ＤＣ出力はバッテリー電圧が９Ｖ以下では出力されません。
バッテリー以外から電源を取る場合、入力電圧は１５Ｖ以上印可しないでください。

（２）ヒューズの交換
パワーコントローラをバッテリーに接続するシガープラグには、過電圧等から機器を保護するためのヒューズが内蔵されています。シガープラグの先端を左に回すと、先端部が外れます。ヒューズはこの先端部にはめ込まれています。ヒューズの定格は１０Ａです。交換後は先端部を右回しでねじ込んでください。
先端部を押しながらねじ込んでいくと、先端部がバネの効いた状態になりますので、必ずこの状態まで先端部をねじ込んでください。バネの効かない状態では通電しないことがありますのでご注意ください。

（３）シガープラグについて
シガープラグにはソケットに合わせて幅の調整ができる機構が設けてあります。シガープラグの切り替えＳＷをＷＩＤＥ（Ｗ）にすると少し幅が広がります。またＳＷをＮＡＲＲＯＷ（Ｎ）にすると少し幅が狭くなります。
通常のソケットではＷＩＤＥ設定でお使いください。ＮＡＲＲＯＷに設定すると差込が甘くなり、通電不良が生じたり、プラグが抜けてしまうことがありますのでご注意ください。
