HOGA地曳網（地引網）
～とても上等な漁師網～
特注 やり取りしながらの受注生産です
（直販品）
≪地引網の一般的な定義≫
地曳網とは、両袖の後部に回収袋部を備えた捕獲網のことで、左右の袖には直径15㎜以上のロープをつけて加工しています。
・漁業や観光地曳網に使う地曳網は、目開き・目合い（オープニング）が15㎜以上20㎜程度あります。
・片袖の長さは、職漁師用では片袖が50m～200mもあります。
・左右の引綱の長さは、30m以上から20mが多いです。（50mから100mも！）
☆HOGAでは、底生動物や稚魚調査のために、目開きを3㎜や5㎜で製作します。
☆目の粗い、観光地曳網に使う網よりも、ずっと上等で高額になります。
☆手作り仕上げです。とても早く仕上がっても、正式受注から30日かかります。
☆観光地曳網漁と環境調査で使う地曳網との違いは、網の目だけではありません。
☆HOGA環境調査用地曳網の特徴
・主に砂地の表層を引き、海底に生息する魚類や甲殻類を捕獲することを目的とする。
・地曳網の目的が砂地表層の生物採取です。

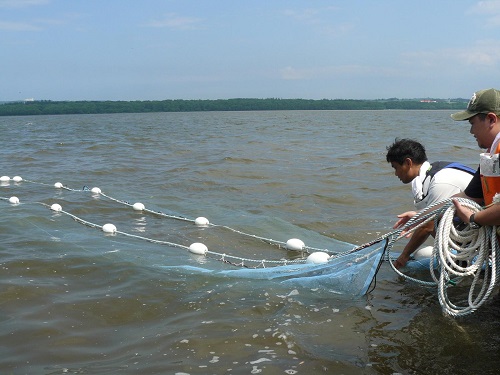

・袖網が水中で立ち上がるように、大型のフロートをたくさんつけています。
・海面で確認できないくらい深く沈んでも、袖が立ち上がっている。
・袖網の長さや丈が長くなるほど、引いたときに水の抵抗が大きくなる。
・網が大きくなると、小人数では海岸の砂辺に引き寄せられません。
・経験的に、使いやすい仕上がりです。
・袖網の長さ、袖網の丈、捕獲袋部、ロープ長など、ご要望にお応えします。 |
仕様/価格：お問い合わせ
手作りの受注生産品につき、サイズや仕様により価格が異なります。

|
【地曳網・・・特注 受注生産です】
・詳細にやり取りをしながら、サイズや網目（オープニング）、素材を決定します。
・特殊仕様の図を書きます。（受注時、最終図面の日付番号の仕様で製作）
【発注までの流れ】
・基本形を確認する。
・袖の長さと高さ、目合いと、袋部の長さと目合い、取り出し口の直径を決定する。
・ロープ長、太さを決定する。
・追加特注仕様の詰めを行う。
・浮子や錘は、バランスにより取り付け位置が変わります。
・特注仕様の図を作成する。
・納期・・・正式受注から40日～30日前後。(大型休暇を除く）
|
【地曳網の目合い（オープニング）】
・上記形状のものに、御希望の目合いで製作します。
・生地の目はオープニングが□のメッシュ生地です。長四角の格子目の生地は使いません。
・全面を3㎜以下にもできますが、小人数では引き上げられません。
･5mm⇔3mmのつなぎ目から破れることは滅多にありません。
【地曳網のロープ長】
※S7の場合、さばきやすいようにロープ長は片側15mです。延長は可能。
※さらにロープ長を延ばすには、 ロープに金具をつけるか、延長用のロープと「電車結び」などをします。
|
|
     |
| |
≪特注地曳網 最近の納品≫
☆20210315 全長12m S8/5㎜－F3/FL4m‐Kφ60/4m（210219図）
☆20220105 全長17m S16.5-H1.2/7.5㎜-FL4/5㎜ Dφ60㎝
☆20220411 全長17m S13/7.5㎜-H1.2-FL4/5㎜ Dφ60㎝
☆20220621 全長23m S18-H1.5/3-FL3/9㎜+F2m(φ20㎝）
S＝袖の長さ、H＝袖の高さ、F＝袋長、Kφ＝回収部取り出し口直径
|
|
|
河口部などで使う、移動型
小型 「サーフネット」
（環境調査用 超小型簡易地曳網）
網の形状が同じですが、本来の地曳網ではありません！
棒を持って歩いて移動します。！
受注生産しています
|
| 特注で、ご希望の仕様ごとに見積もりです。 |
 |

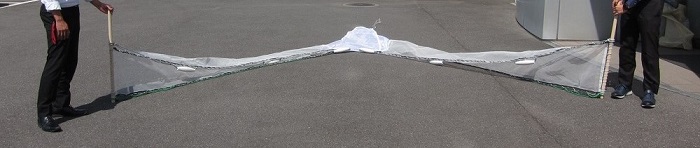

写真のサーフネットは、2.5㎜の白・モジ網で製作
2㎜の白モジ網は、ありません。
本来の地曳網とは、特に網目が異なります。

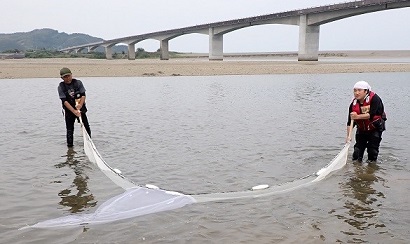

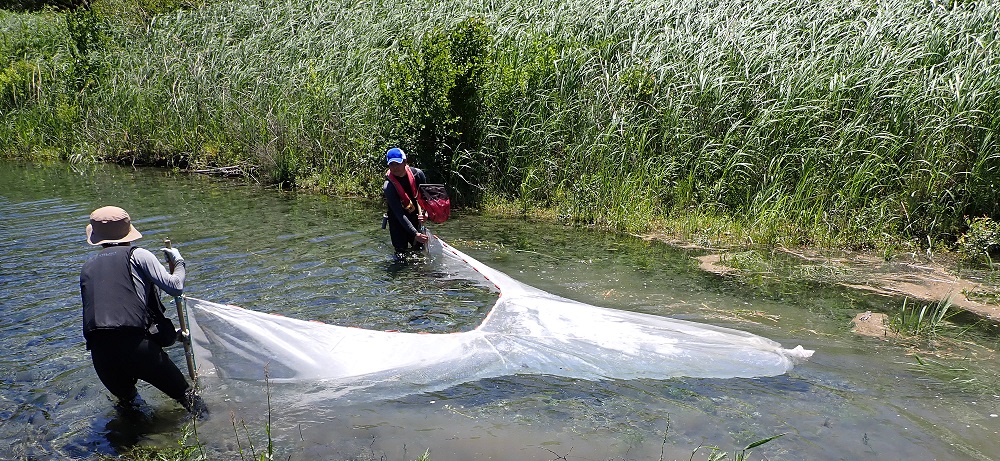

水に立ちこんで手木を曳き、河口部や砂地で使うネットです。
袖にはフロートがつき、網の下側には重りがつきます。
|
・サーフネットは、砂地の海底表面にいる生物を採取するための網。
・本物の地曳網とは異なり、小型で基本的には長い曳き網となるロープは付属しない。
・手木を持って曳き歩くので「超小型簡易地曳網」、「サーフネット」や「表層曳き網」とも呼ばれる。
・用途としては、仔稚魚、幼生採取ネットとして多用される。
・上記の目的のため、網目は2㎜□、1㎜□、0.5㎜□、0.3㎜□、0.2㎜□、0.1㎜□などで製作。
・モジ網またはプランクトンネットの格子網を使用。1㎜以下はプランクトンネットを使う。
・材質；モジ網は硬く、基本は青色または白色。
・写真は、白い１㎜のネット。１㎜ネットやプランクトンネットメッシュネットは軟らかい。
・網目が細かくなるほど、また袖網が長く、網が大きくなるほ使用時のど抵抗は大きくなる。
・2人曳き作業の超小型は、袖の高さが一般的には50㎝から60㎝程度～生地幅は1m以下。
・前縁部の手木の長さは、袖よりもどれだけ長くするかを決める。
・一般的な手木は、90㎝程度の丸棒をつける。
・2人での使用は、両袖の先端にある手木を片方づつ持ち、袖をV字（30°以上）に開いて歩く。
・採集する方向に進むには、角度は30°以上開いて歩く。開く角度が狭いと何も捕れない。
・地曳網のように多人数でロープをつけて曳く場合は、同様の加工が別途必要。
・手木にロープをつけて曳く場合は、15㎜以上のロープの太さと長さを決める必要がある。
≪袖網部≫
・袖網を3㎜以下の細かい網目にすると、水の抵抗が大きくなり、2人では曳けないでしょう。
・さらに袖や全長が長すぎると、これも当然2人では引けません。
・袖網の高さは1m以下～50㎝がおすすめ。
・袖の高さが50㎝でも、手で持って曳くためには、手木の長さを標準の90cmにすること。
・袖の高さが50㎝よりも高い時には、長尺の手木取り付けも可能。袖1m時に1.2m以上を準備。
・基本は直径30㎜程度の丸棒。ご要望で、塩ビパイプや竹、FRP、アルミポールを取り付け。
≪下記が一般的な仕様です≫・・・大型サーフネットと小型サーフネット
☆「少し大きめのサーフネット」・・・ロープも付けて片側2人曳き以上も加工により可能。
・全長 約7m～8.5m・・・2人で曳くには大きすぎる。先端にロープをつけて片側２人以上で曳く。
全長＝袖の長さ＋胴袋（袖につながる部分）＋回収袋の長さ
・手木に穴を開け、ロープを通す。細い塩ビ管では無理がある。
・袖の高さは標準50㎝～60㎝程度。1mだと胸の高さに近く、2人で曳くことは完全に不可能。
・袖の長さはおよそ3～5m）・・・袖は長い方が良いが、細かな目の5mは2人では曳けない。
・袋部長も3m程度。網目を細かくすると、水の抵抗が大きい。
☆「小型サーフネット ・・・片側１人。
・小型の２人曳きで、」袖先端部の手木から前にはロープをつけない・・・受注販売
・全長 約6m～・・・2人で曳くため、袖の網は2.5㎜以上。細かすぎると抵抗が大きすぎる。
・袖の高さは50㎝程度が多い。φ3㎝-90㎝の手木をつけます。
・袖の長さはおよ3m程度
・回収部の袋長 約2m程度
☆一般的な共通の仕様
・基本は、袖も回収部も同じ目合いです。回収部を細かくすることも可能。
・手木の高さは、袖の高さより少し長い・・・任意の長さ可。
・袖の目開き・・・半目2..5㎜以下（芯～芯で2.9㎜くらい）～2㎜
・袖の網生地・・・ナイロンモジ網（目開きが3㎜～2㎜） 色は白または青色
・回収部の目開き・・・半目1㎜＋（芯～芯で1.5㎜くらい）が多い。
孵化後間もない稚魚や幼生を捕獲する場合は、オープニングが0.5㎜や0.3㎜、0.2㎜を使用。
・網生地のオープニング（目開き）が小さくなるほど、すぐに詰まりやすいです。
・採取部の底辺・・・左右の袖取り付け部間の距離 約1m。
・回収部 胴の周囲長・・・約3mから直径30㎝に絞ってあります。
・回収部 胴の袋長・・・3～4m（胴；約3.5m程度 中に返しはありません。特注では可能）
・回収部取り出し口周囲長・・・仕上がりφ30㎝程度 紐閉じ
・袖の上部・・・フロート付きロープ
・袖の下部・・・沈子コード ・下記のように加工工程が複雑になると、高額になります。
（参考例 回収部の網目・・・胴の前から1.5m長が半目1㎜、1m長が0.8㎜、1m長が0.4㎜）
正式受注後の納期・・・約1ケ月（20営業日）
|
| サーフネットの納入例 |
☆20240404 全長7m＋ S4-H1-KF3/WM2.5-T1m
☆20240515 全長5m＋ S3-H0.5-KF2/WM2.5-T90㎝
☆20240516 全長5m＋ S3-H50-KF3/WM2.5-T1m
☆20240708 全長5m＋ S3-H50-KF2/WM2.5-T90cm-T90cm
☆20241126 全長6m＋ S4/4.8-H50-KF2/WM3-T90cm
☆20250215 全長9m＋ 特注 プランクトンネット仕様 H95cm
☆20250328 全長8.1＋ S4.5/14メッシュ-H72-KF2.1＋/18メッシュ-T90cm
ロープ追加
☆20250403 全長5m＋ S3-H50-KF2(W2.5)-T70cm
☆20250417 全長4.5m＋ S3/BM10㎜-H60㎝-KF1.5(WM3㎜白モジ網)-T90
S＝袖の長さ、H＝袖の高さ、KF＝袋長、Kφ＝回収部取り出し口直径、T＝手木の長さ |
上記は随所に違いがあり、工程も異なります。
仕様ごとに見積もりです。
|
| 糸の目合いについて |
≪網≫
網には、「格子目」と、菱型をした「菱目」があり、安価な物はレース編みの生地もあります。
漁網には、モジ網や菱目の網が多いです。
≪モジ網≫
産業用の為、50センチ（500㎜）の幅に糸が何本通っているかで表現されます。
例えば、500㎜÷200本＝2.5㎜となります。これが糸の芯～糸の芯までの距離になります。
生地作りに使用される糸は撚り糸です。1本の糸を構成するさらに細い繊維は、デニールという単位で原糸の糸の太さを表現します。
格子目ですから、糸のない空間部分を目開きと呼びます。
メッシュネットとは違う製品ですから、基本的にはオープニングとは言いません。
丈夫な生地を作るためには、嫌が上にも使用する糸が太くなっていきます。
産業用の網生地では、、製品ごとに厚さや密の具合で、糸～糸までの間隔が異なってきます。
その為、撚り糸で作るモジ網は、糸の太さと50㎝の中に糸が何本通っているかということが使われています。
モノフィラメントや撚り糸、さらに生地に樹脂引きした生地になると、同じ50㎝に200本の糸が使われていても、使われた糸の太さや、織物の上に樹脂かけをした状況で、厚さや目開き（オープニング）に差が出ます。
完全に目開き（オープニング）を知りたい場合は、マイクロスコープや顕微鏡、画像計測などで確認することになります。仮にその検査をしても、糸を使った生地は織物です。数センチ離れた部分を測定しなおしても、誤差が出るでしょう。
※糸の芯～芯までの距離が2.5㎜の漁網の場合、樹脂も付くので約2㎜以下だと言えるでしょう。
☆参考 モジ網の色と目開き（糸間が2.5㎜と1.7㎜の目開き）について
☆モジ網は、基本が格子目で□（正方形）に近い。網生地は、漁業用途でよく利用される。
☆モジ網の色は、基本が青色。白色もある。
☆糸の芯～芯が 2.5㎜のモジ網のみ、白色があります。その他は青色です。
糸の太さを0.5㎜と仮定します。
☆糸の芯～芯が 2.5㎜・・・50㎝の幅に200本の糸が。（500㎜÷2.5㎜＝200本） 概寸2㎜程度。
☆糸の芯～芯が 1.7㎟・・・50㎝の幅に294本＋の糸。（500㎜÷1.7㎜＝294本） 概寸1.3㎜程度
☆網地の空間（目開き）の距離は、糸間の寸法より小さいです。
☆糸の太さと加工時の樹脂の乗り具合で、目開きだけでなく厚みや触り心地が変わります。
稚仔魚採取・・・網目 ：開口部が2mなので、芯～芯が2㎜のモジ網が多いです。
【網目】・・・モジ網・・・産業用で桁網漁に使う網地です。重複して記述します。
・漁業用モジ網は糸の芯～芯の長さで呼びます。オープニングでは表現しません。
・モジ網は、500㎜の間に糸が何本あるかで表現します。
・糸の太さは約0.5㎜です。さらに樹脂がかかる場合には、とさらに太くなります。
・上記の場合実際の目開き（オープニング）はさらに小さくなります。
・網が泥で詰まる際は、奥から溜まっていきます。
・ゴミが詰まると、実際の目開き（オープニング）はさらに小さくなります。
☆下記は簡単な計算です。糸間2㎜のモジ網は、糸の太さに加え、樹脂がかかってます。
糸も太さと樹脂0.5㎜＋を引くと、約1.5㎜以下の目開きと考えられます。
網目の周囲長は・・・一辺の長さを４倍してください。
≪糸の芯～芯と実際の目開き≫・・・使う糸の太さを約0.5㎜として目開きを算出。
☆14メッシュと18メッシュは、白色のナイロンメッシュを準備します。
『メッシュの意味は、1インチ＝2.54㎝の間に、糸が何本通っているかということ。』
オープニングの数値は、生地に使う糸で変化します。
※下記は、糸の太さを0.5㎜と見た時の計算例です。
2.54cm÷糸の本数－糸の太さ＝およそのオープニングとなる。
14メッシュ＝2.54cm÷14－約0.5＝1.31㎜ 概算しか出せません！
18メッシュ＝2.54cm÷18－約0.5＝0.91㎜ 概算しか出せません！
糸の太さには樹脂の付き具合でバラツキがあります。
目開きの数字は、目安となる概算です。
・50cm/280本=1.78㎜の青モジ網（糸の芯から芯）・・・約1.28㎜以下の目開き
上記がない場合、オープニング14メッシュのナイロンメッシュ網
・50㎝/240本＝2.08㎜のモジ網（糸の芯～芯）・・・約1.58㎜以下の目開き
・50㎝/220本＝2.3㎜のモジ網（糸の芯～芯）・・・約1.77㎜以下の目開き
・50㎝/200本＝2.5㎜のモジ網（糸の芯～芯）・・・約2㎜以下の目開き
目開きが2㎜以上あると、泥をためにくい。
・50㎝/180本＝2.77㎜のモジ網（糸の芯～芯）・・・約2.27㎜以下の目開き
・50㎝/160本＝3.125㎜のモジ網（糸の芯～芯）・・・ 約2.625㎜以下の目開き
・50㎝/140本＝3.57㎜のモジ網（糸の芯～芯）・・・約3.07㎜以下のの目開き
目開きが3㎜以上あると、泥はほぼたまらない。
・50㎝/120本＝4.166㎜のモジ網（糸の芯～芯） ・・・約3.66㎜以下の目開き
・50㎝/105本＝4.76㎜のモジ網（糸の芯～芯） ・・・約４26㎜以下の目開き
□の周囲長 約16㎜
※50㎝/105本より粗いモジ網は通常使わず、特別取り寄せで高額になります。
※精緻で細かいメッシュ生地はサーバーネットやプランクトンネットに使用。
※メッシュ生地・・・1インチ25.4㎝の中に糸が何本あるかで表記。
（例）14メッシュの生地とは・・・
「1インチも長さに14本の糸がある」という意味です。
※上記は使用する糸の太さにより、目開き（オープニング）は変わります。
※オープニングが指定されたメッシュ生地を使うと、大幅に価格が上昇します。
≪生地に関する豆知識≫
※メッシュ生地は、フルイに使われるオープニングを重要視した生地です。
※メッシュとはは、1インチ（25.4㎝）に、何個空間があるかという呼び方です。
例えば、10メッシュは、1インチの中に区切られた仕切りが10あるということです。
※100μのメッシュ生地は、100μ以下のサイズしか通しません。
生地の空間の幅が100μではありません。 300μ、500μも同じです。
- 商品記号…生地ごとに型番があります。
- 目開き (μm) … メッシュの目の大きさ（糸と糸の間の隙間の大きさ） のミクロン数 です
- 糸の太さ (μm) … 糸の太さのミクロン数
- メッシュ (per inch) … １インチ間の糸の本数
- 目開き率 (%) … メッシュ全体に対する開孔部の面積の割合
- 厚さ (μm) … メッシュの厚さのミクロン数
- 巾規格 (cm) … 各規格ごとの現行巾規格
|
